Hướng dẫn đào hố móng cầu nâng 1 trụ âm nền

DC sẽ hướng dẫn các bạn cách đào hố móng cầu nâng 1 trụ sao cho chính xác, tiết kiệm diện tích và đảm bảo kỹ thuật nhất trong bài viết dưới đây.

Các yếu tố cần quan tâm khi đào hố móng cầu nâng

Kích thước đường ống dẫn dầu

- Chiều rộng đường ống dẫn dầu 40cm x sâu 40cm

- Chiều dài đường ống từ 3m2-3m5

- Không nên làm đường dầu dài quá 4m, sẽ ảnh hưởng đến tốc độ cầu nâng lên xuống

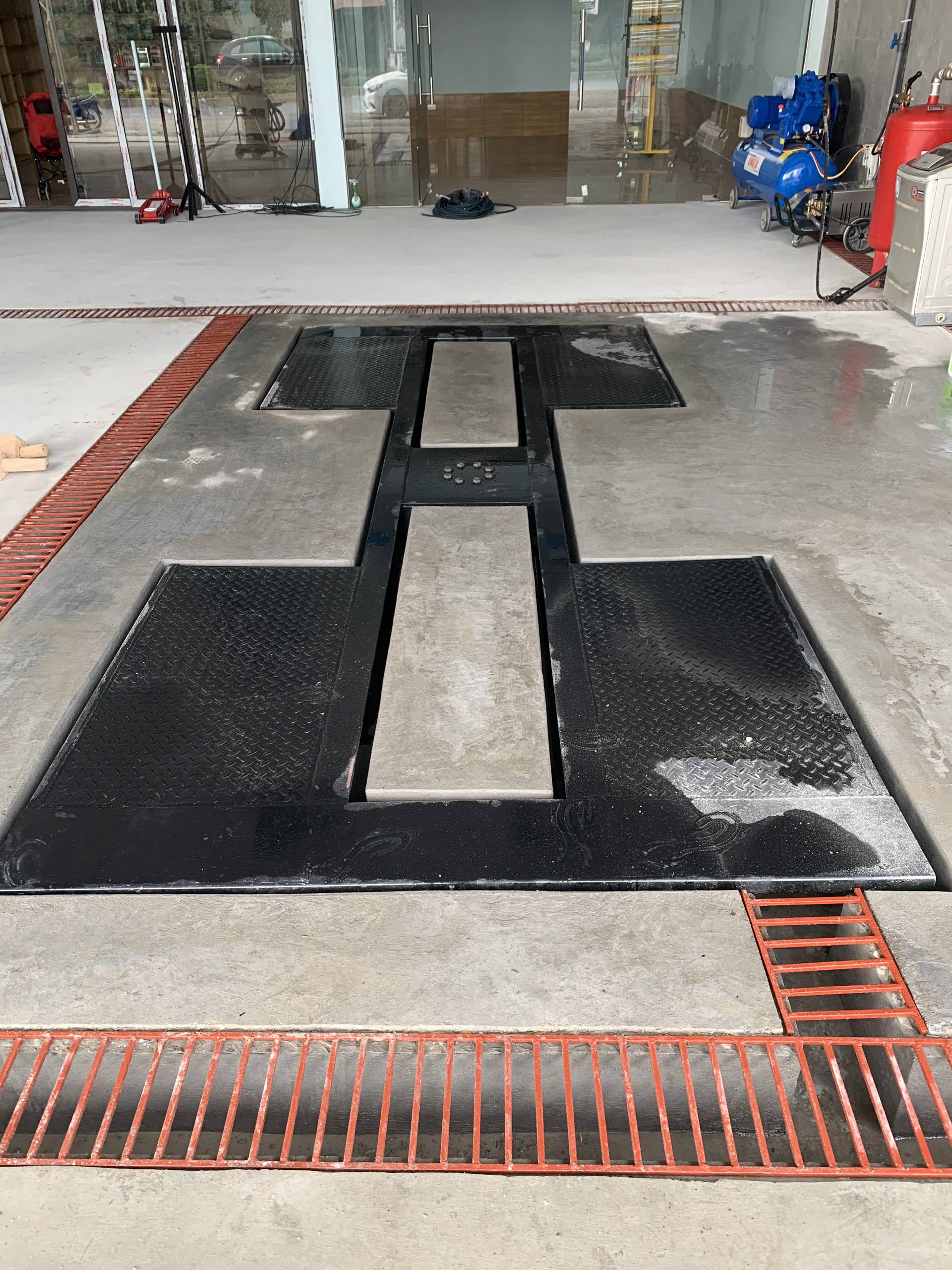

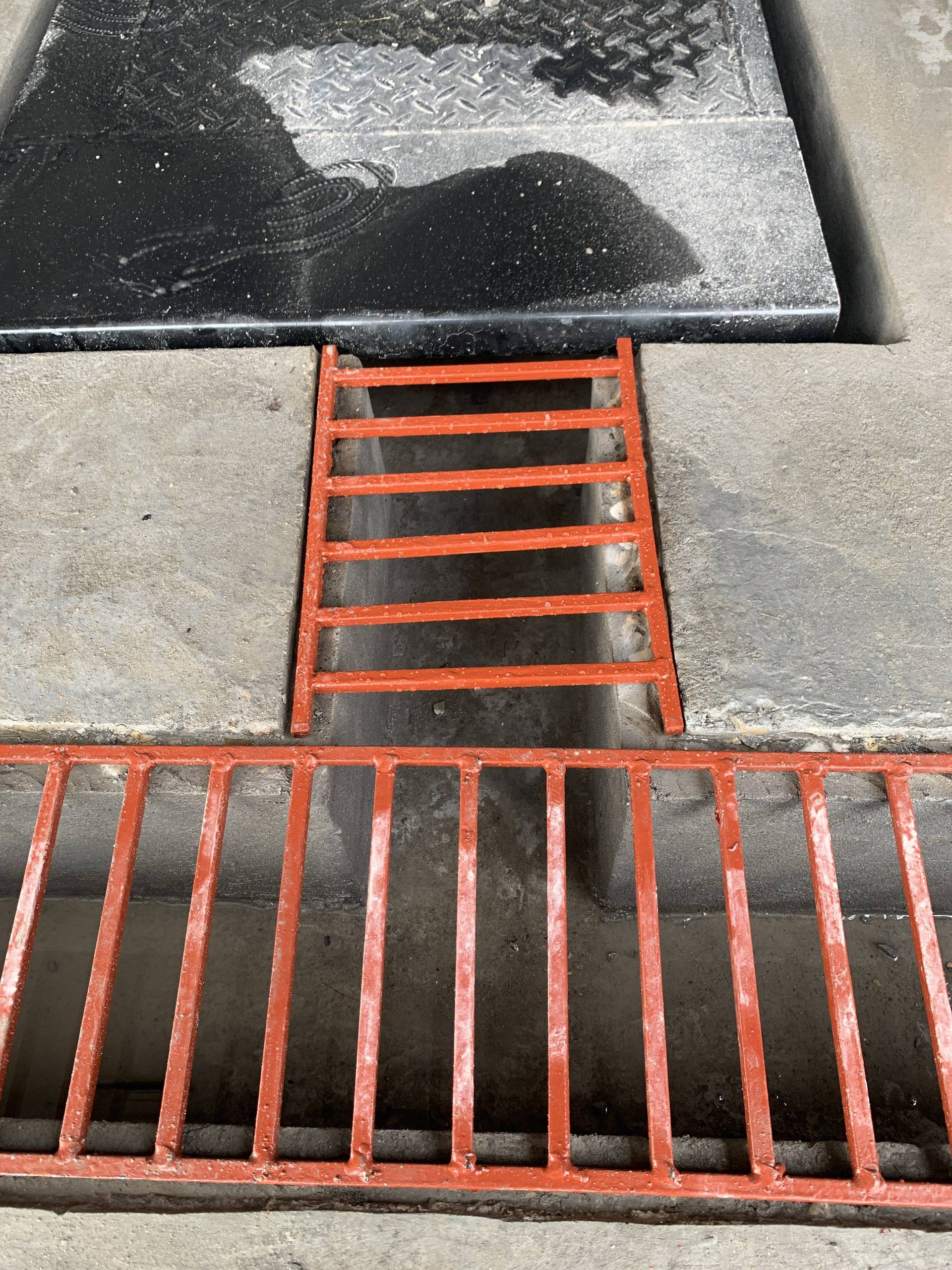

Kích thước rãnh thoát nước bao quanh

- Rãnh nước xây rộng 20cm x sâu 20cm

- Chiều dài rãnh nước bao quanh phần mặt cầu

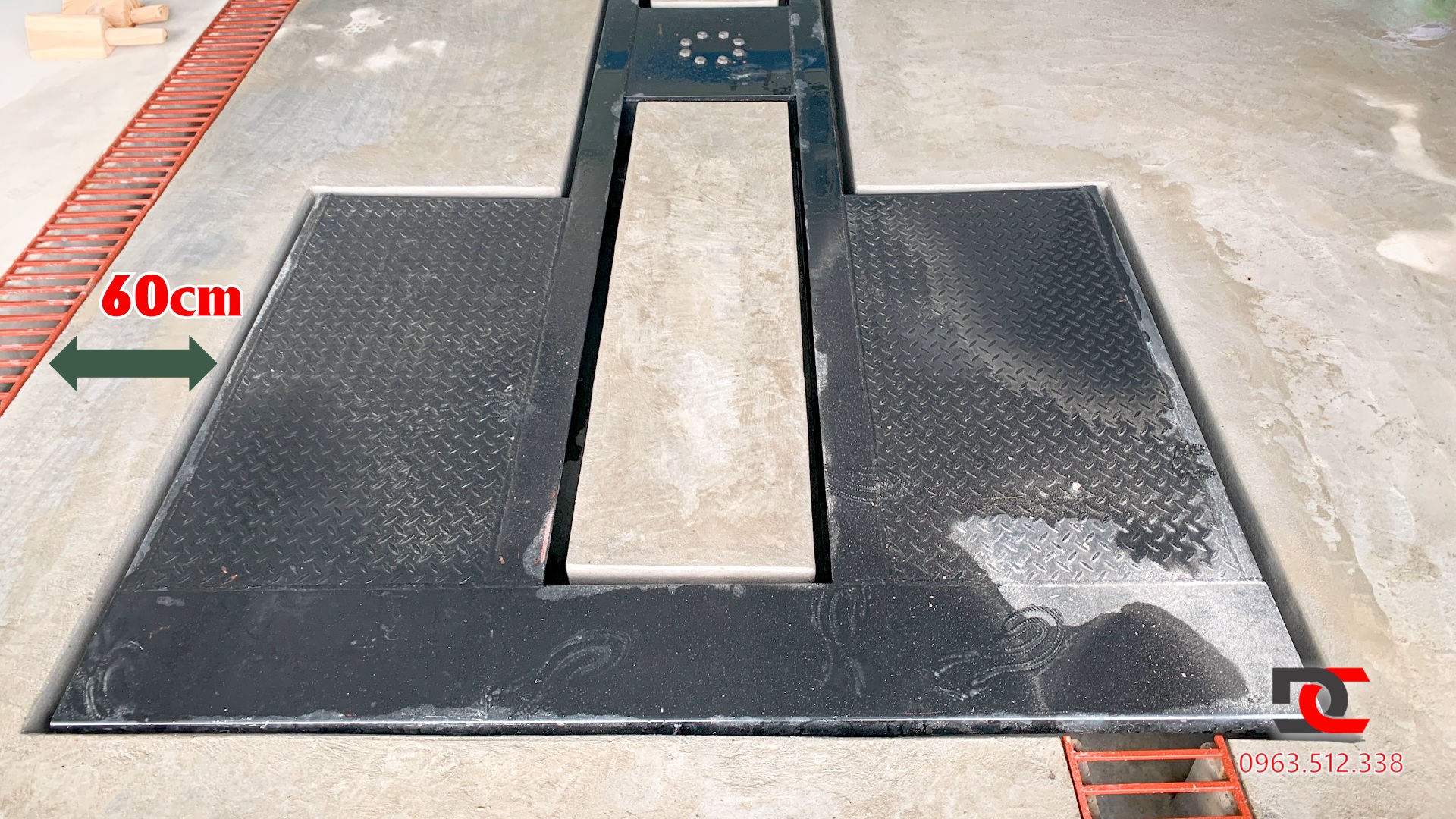

- Mặt trong của rãnh nước cách đều mép cầu 60cm để thu thoát nước tốt nhất

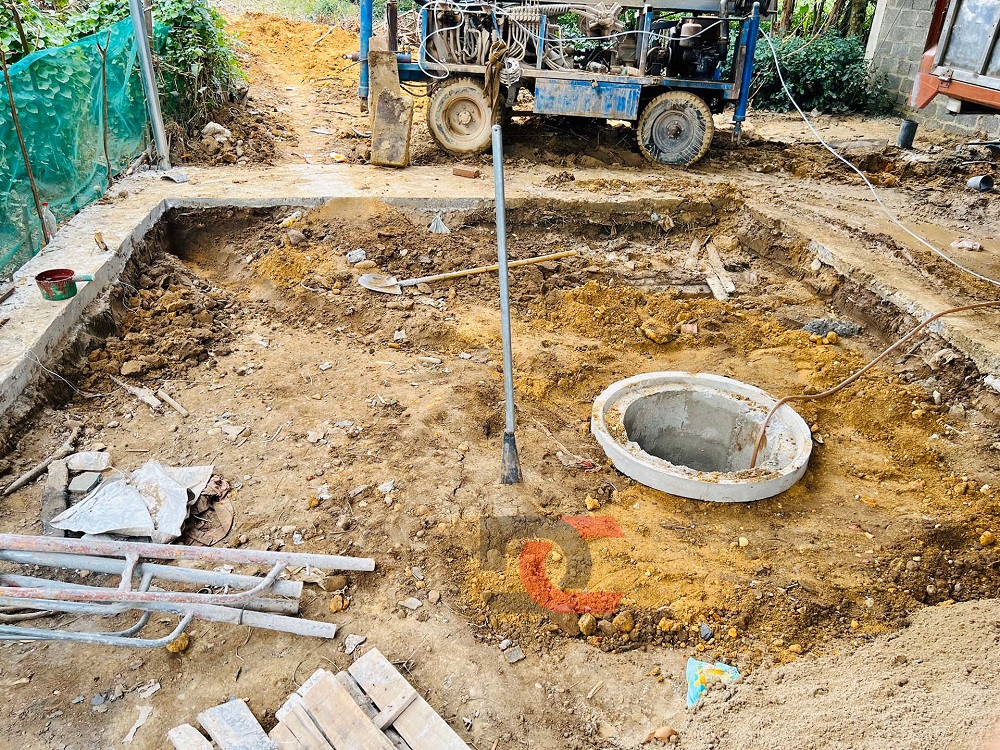

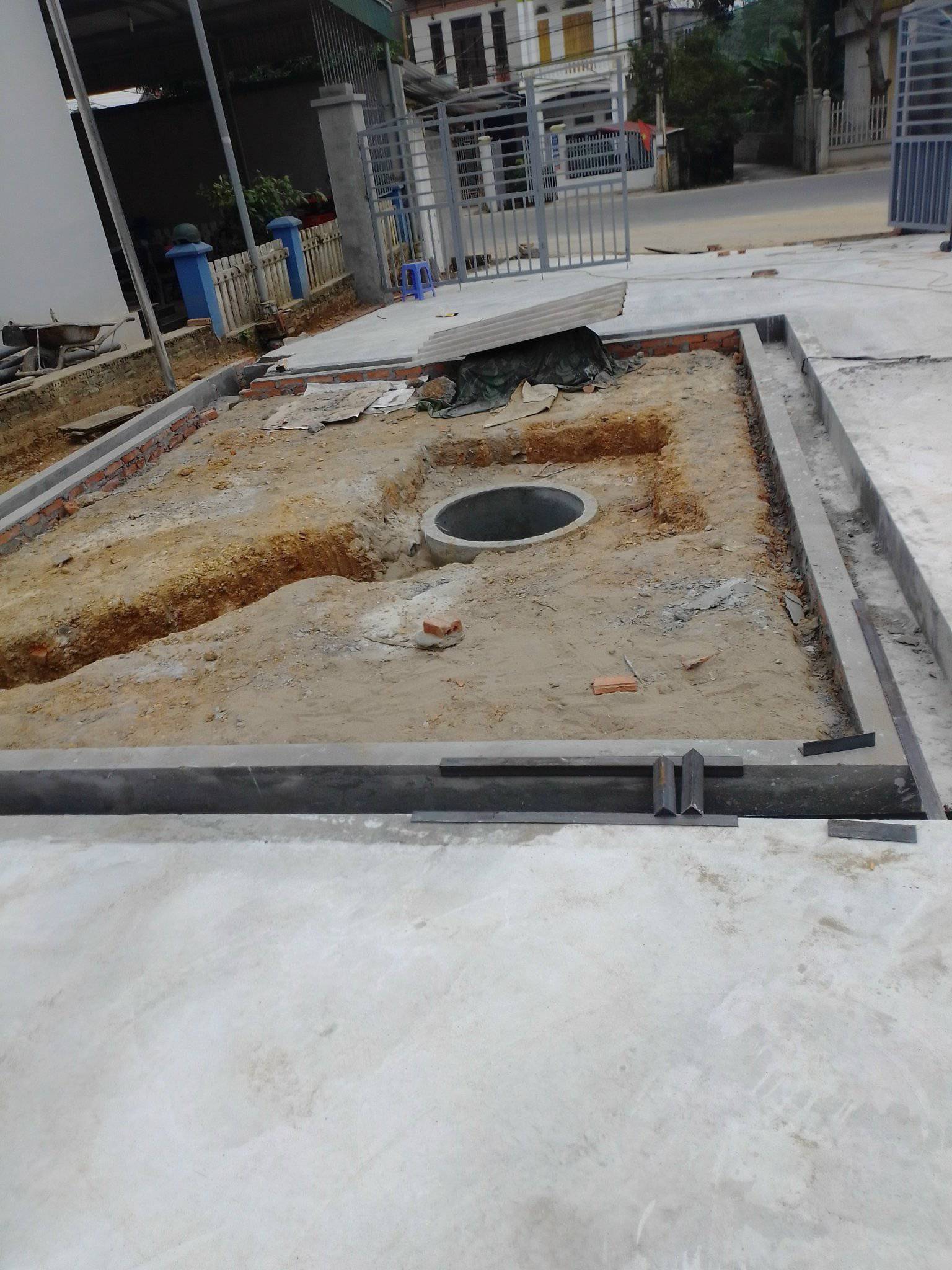

Kích thước hố móng cầu

- Vị trí tâm cầu: Nếu muốn xoay cầu nâng, từ tâm đến mép tường là 3m2. Nếu không cần xoay cầu, từ tâm đến mép tường 2m5.

Tâm cầu ra đến 2 mép ngoài của rãnh thoát nước là 2m26 theo chiều dọc.

- Chiều sâu hố móng cầu tính từ mặt cos nền 0:0 là 2m67

- Chiều sâu đào mặt thoát sàn tính từ mặt cos nền 0:0 là 30cm, sau khi láng nền xong kích thước còn lại là 20cm là hoàn hảo

Lưu ý những nền đất khác nhau

- Đất nền đào bình thường

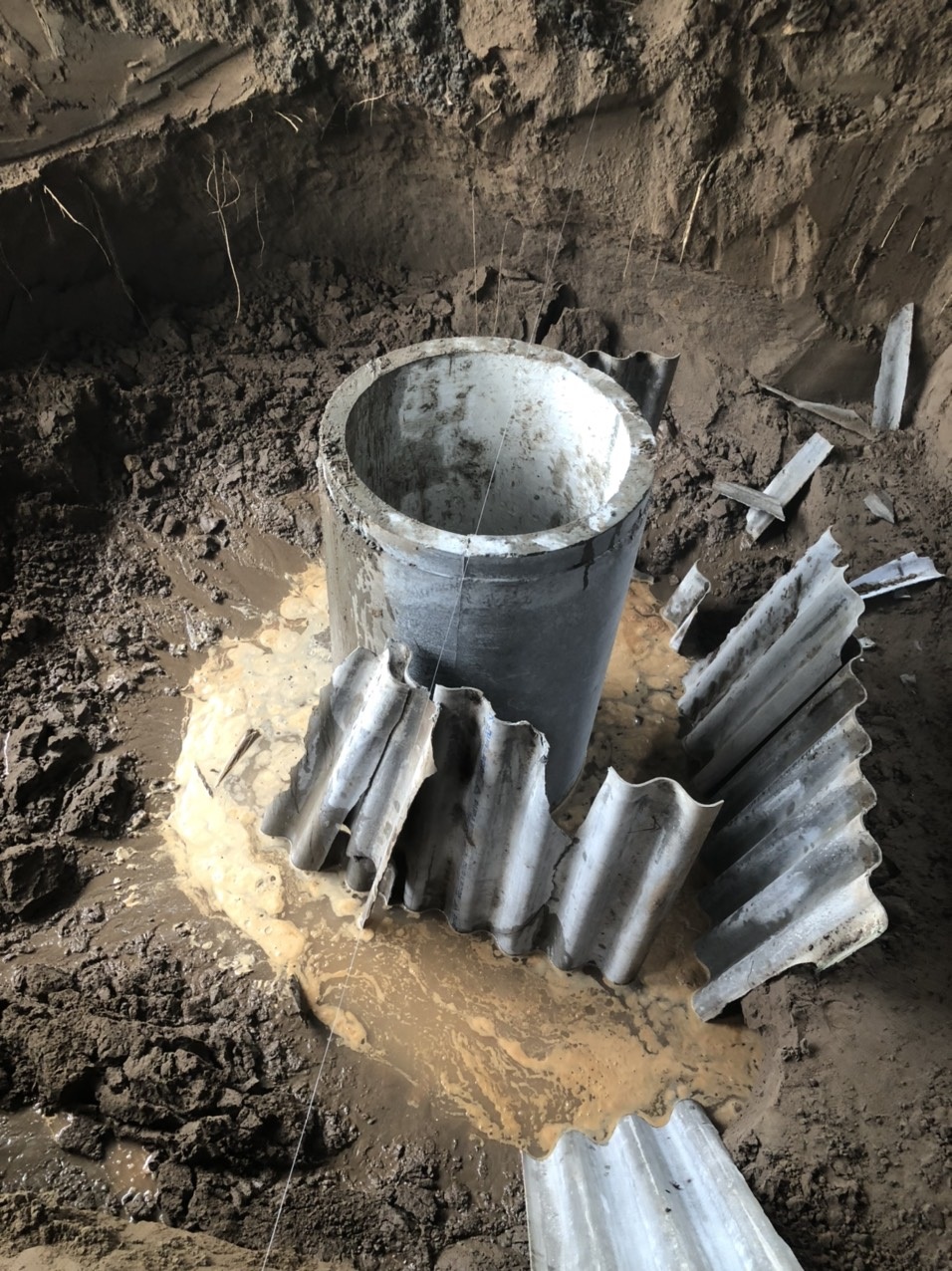

- Đất gần sông, hồ, vùng trũng: Cần có các biện pháp kè, gia cố móng, để không bị sạt lở

- Đất các khu vực nhiều đá cần phải có khoan đục, không để mặt bằng nhiều đất đá vào trong phần móng cầu

Làm móng sau khi đạt đủ kích thước tiêu chuẩn

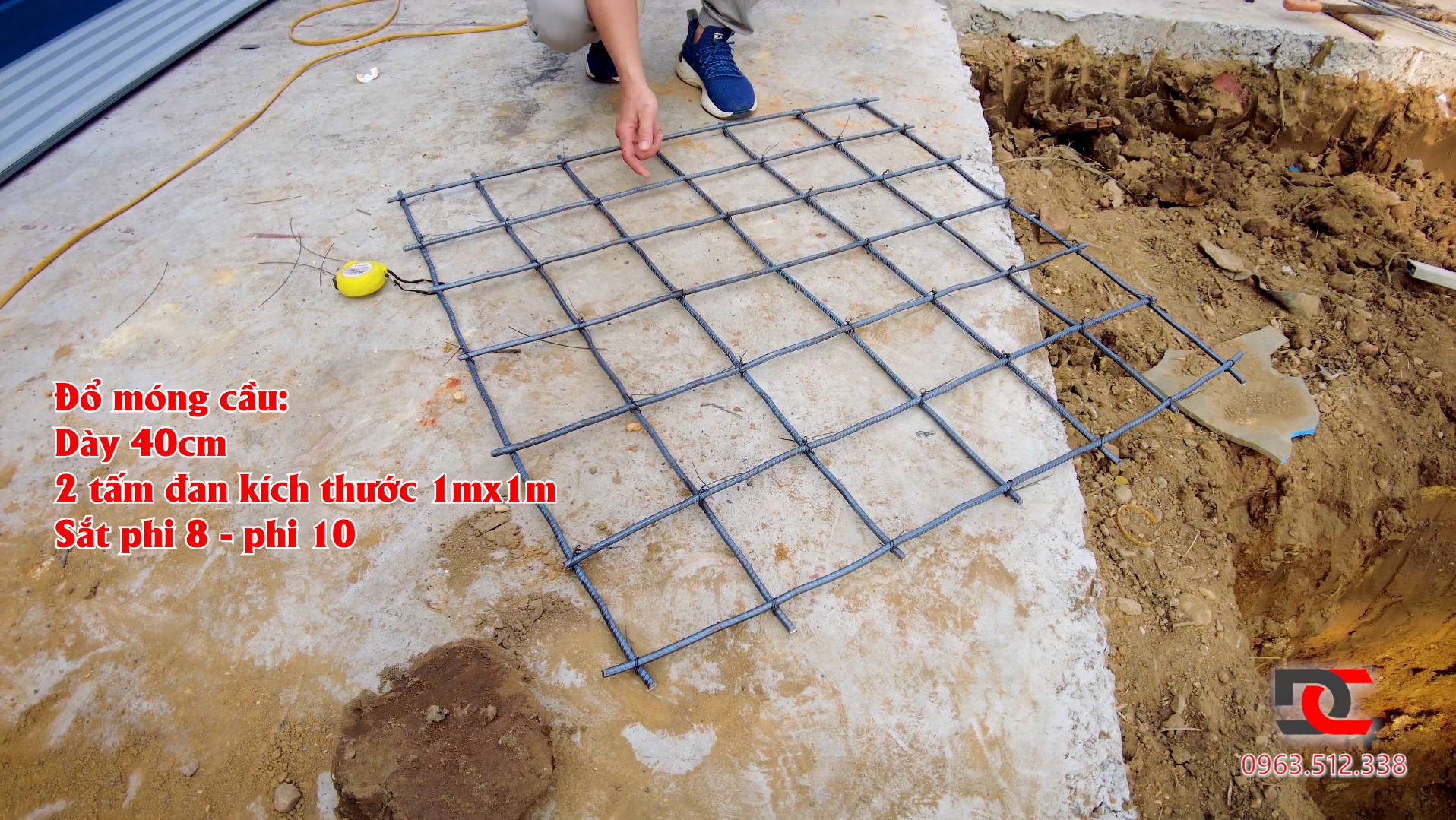

- Làm phần móng: đan 2 tấm đan sắt phi 8 - phi 10, đổ bê tông độ dày 40cm, hạ xuống phần tâm cầu vừa đào. Từ phần mặt móng đến mặt cos nền 0:0 đạt đủ 2m27

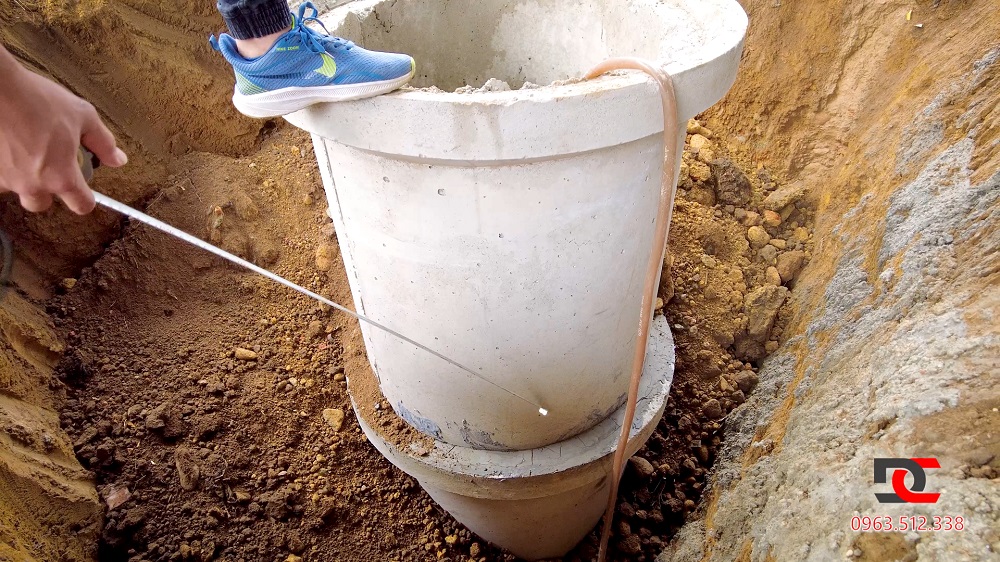

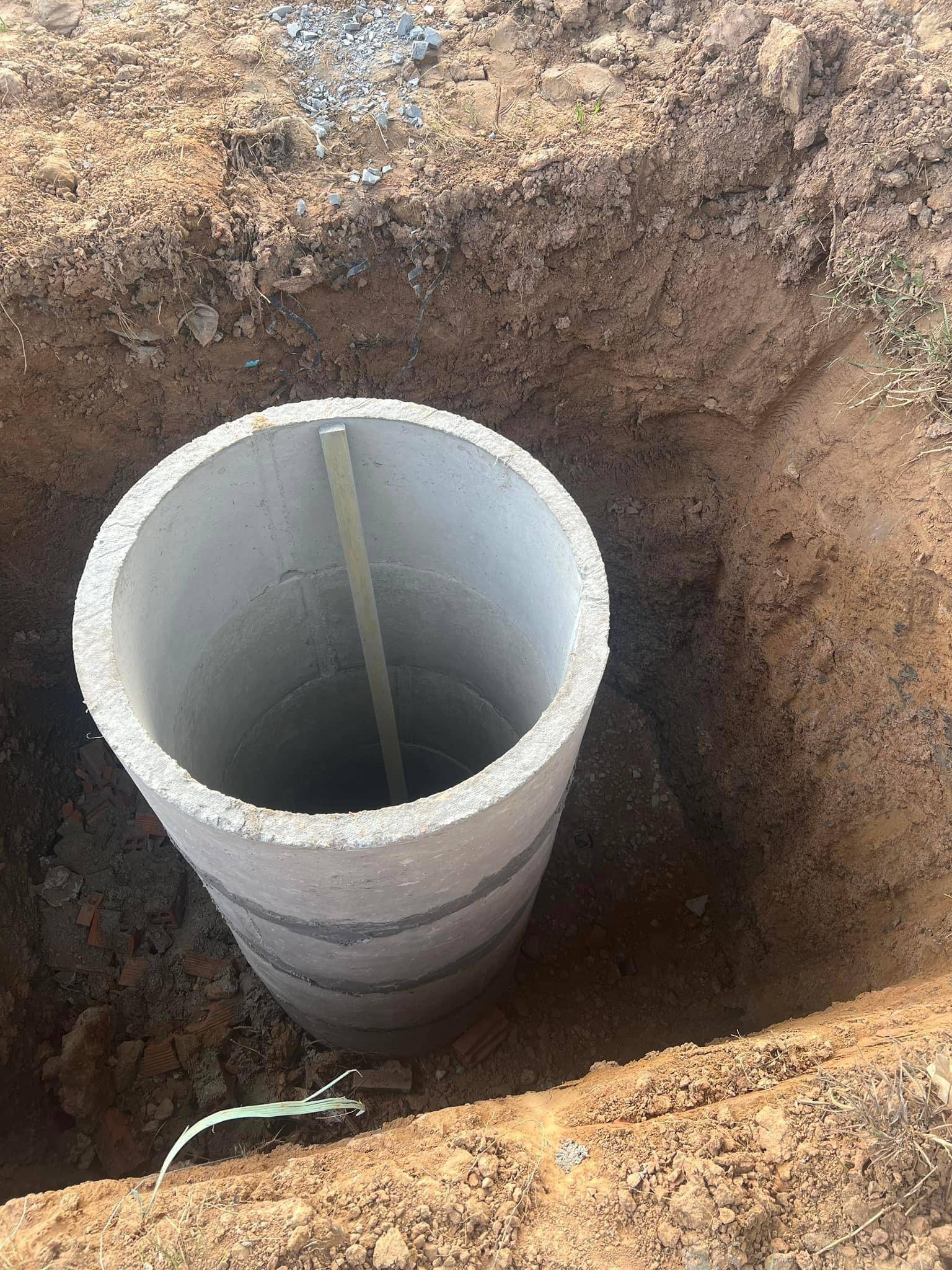

- Hạ 2 ống cống lòng trong 70-80cm, chiều cao 1m xuống phần móng đã khô (không đặt cống ngay tránh bị lún).

- Ống cống cần đặt thẳng lên nhau, trát toàn bộ phần nối lại cho kín

- Bơm nước đầy 2 ống cống

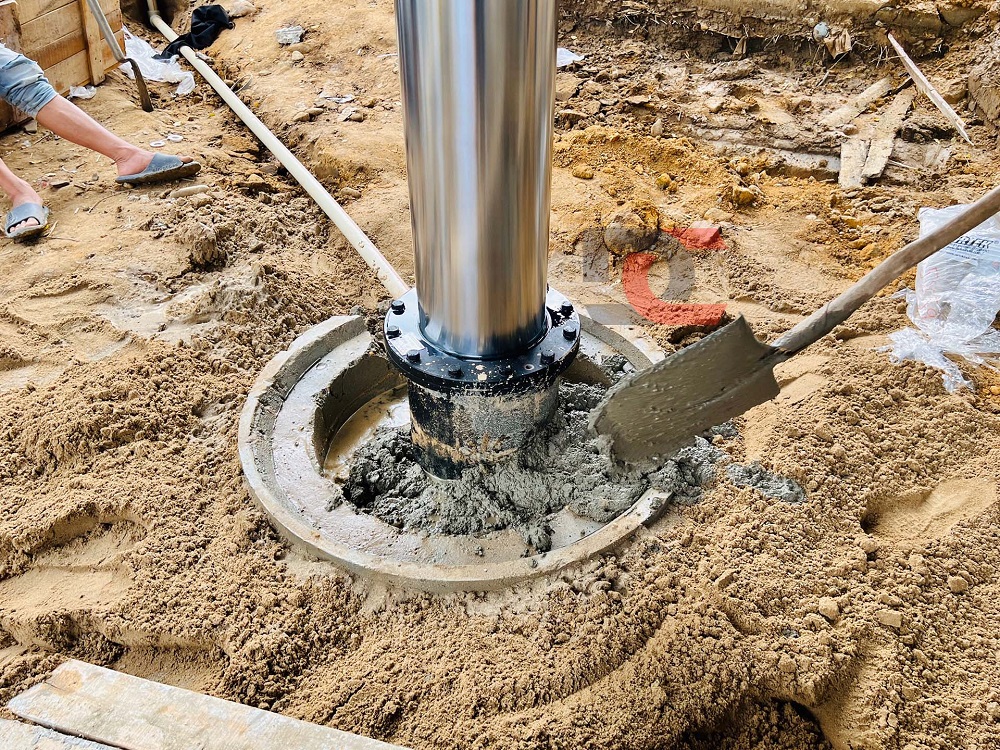

Phần móng cầu vậy là đã hoàn thiện rồi, các bạn có thể tiến hành lắp cầu nâng 1 trụ âm nền ngay rồi đó. Chúc các bạn đào móng chính xác và đẹp nhất nhé!
